Zawory nadmiernego wypływu



Są istotnym elementem instalacji ze względu na zabezpieczenie rurociągu przed uszkodzeniem, rozerwaniem instalacji znajdującej się za zaworem nadmiernego wypływu.

Dobór odpowiedniego zaworu jego rodzaj oraz przepływ powinien być przeprowadzony przez odpowiednio wykwalifikowany personel.

Podczas normalnej pracy zawór nadmiernego wypływu jest otwarty. W chwili uszkodzenia rurociągu następuje „przymknięcie” grzybka, co powoduje zmniejszenie przepływu.

Zawór nadmiernego wypływu nie jest zaworem całkowicie odcinającym, lecz ograniczającym upust gazu. W chwili naprawienia usterki powraca on do pozycji otwartej.



ZAWÓR NADMIERNEGO WYPŁYWU PN 40





Charakterystyka:

• homologacja CE - PED
• korpus stalowy
• przyłącza kołnierzowe: PN40
• ciśnienie testowe: 40 bar
• temperatura pracy: -40 ÷ +50 ^oC

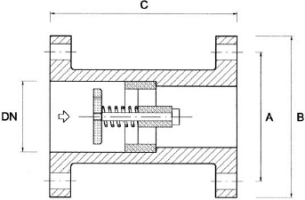

DN	A	B	C
15	65	95	87
20	75	105	110
25	85	115	108
32	100	140	110
40	110	150	110
50	125	165	120
65	145	185	140
80	160	200	150
100	190	235	210
150	220	300	230

DN	CIECZ (lt/h)	GAZ Nmc/h
25	6000	200
32	12500	450
40	17000	450
50	22500	500
65	22500	500
80	32000	1000
