Reduktory ciśnienia COPRIM ALFA są to urządzenia działania bezpośredniego ze sterowaniem membranami i sprężyną różnic wysokich ciśnień. Prosta budowa, szybka reakcja i wysoka niezawodność działania, sprawiają, iż reduktory ALFA nadają się szczególnie do urządzeń ulegających nagłym zmianom strumienia gazu, którym to zmianom czasami towarzyszą zmiany ciśnienia wlotowego.
Reduktory ALFA mogą być używane w następujących warunkach eksploatacji:
- gazy niekorozyjne wstępnie oczyszczone o temperaturze – 20oC + 60oC.
- ciśnienie wlotowe minimum 0,5 bar
- ciśnienie wlotu maksymalne 18 bar (w przypadku reduktorów ALFA Io) oraz maksymalnie 5 bar (w przypadku reduktorów ALFA IIo).
Regulowanie ciśnienia przez reduktor ALFA jest kontrolowane poprzez czujnik zewnętrzny oraz porównanie siły napięcia sprężyny i napór ciśnienia wylotowego na membranę.
Reduktory ALFA są również przystosowane do zainstalowania zaworu blokadowego do kontroli maksymalnego i minimalnego ciśnienia wylotowego. Instalacja oraz montaż jest bardzo prosta i intuicyjna.
Reduktory przemysłowe COPRIM ALFA 50 MP, ALFA 50 BP, ALFA 50 AP stosuje się do redukcji ciśnienia w zależności od potrzeb i wymaganego ciśnienia roboczego dla danego urządzenia. Reduktory ALFA utrzymują stałą wartość ciśnienia na wylocie reduktora, niezależnie od zmian, ciśnienia wlotowego. Dzięki swojej prostej budowie, szybkiej reakcji i wysokiej niezawodności działania, reduktory COPRIM ALFA 50 BP, ALFA 50 AP, ALFA 50 MP szczególnie nadają się do urządzeń ulegających nagłym zmianom strumienia gazu, którym często towarzyszą nagłe skoki ciśnień oraz zmienne wartości natężenia przepływu medium przez zawór.

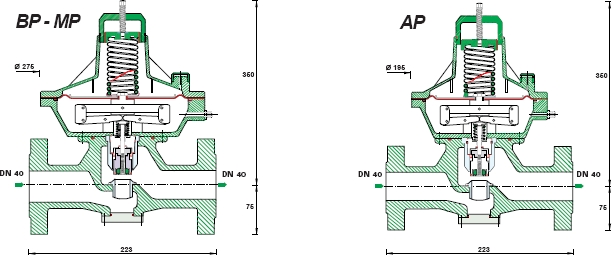

Budowa:
reduktor ALFA 50 MP
reduktor ALFA 50 BP
reduktor ALFA 50 AP
Urzadzenia zasadniczo składają się z 3 elementów:
Korpusu wykonanego z żeliwa , głowicy z membraną i sprężyną oraz grzybka zamykającego. Lakierowana piecowo głowica wystepuje w trzech kolorach charakterystycznych dla danego modelu:
Kolor pomarańczowy, reduktor do gazu COPRIM ALFA 50 MP
Kolor żółty, reduktor do gazu COPRIM ALFA 50 BP
Kolor czerwony, reduktor do gazu COPRIM ALFA 50 AP
Wlot / wylot:
DN50 x DN50
Maksymalne ciśnienie wlotowe:
18 bar
Ciśnienie wylotowe:
0,3 ÷ 4 bar
Wlot / wylot:
DN50 x DN50
Ciśnienie wlotowe:
5 bar
Ciśnienie wylotowe:
23 ÷ 120 mbar
Wlot / wylot:
DN50 x DN50
Ciśnienie wlotowe:
5 bar
Ciśnienie wylotowe:
110 ÷ 320 mbar
