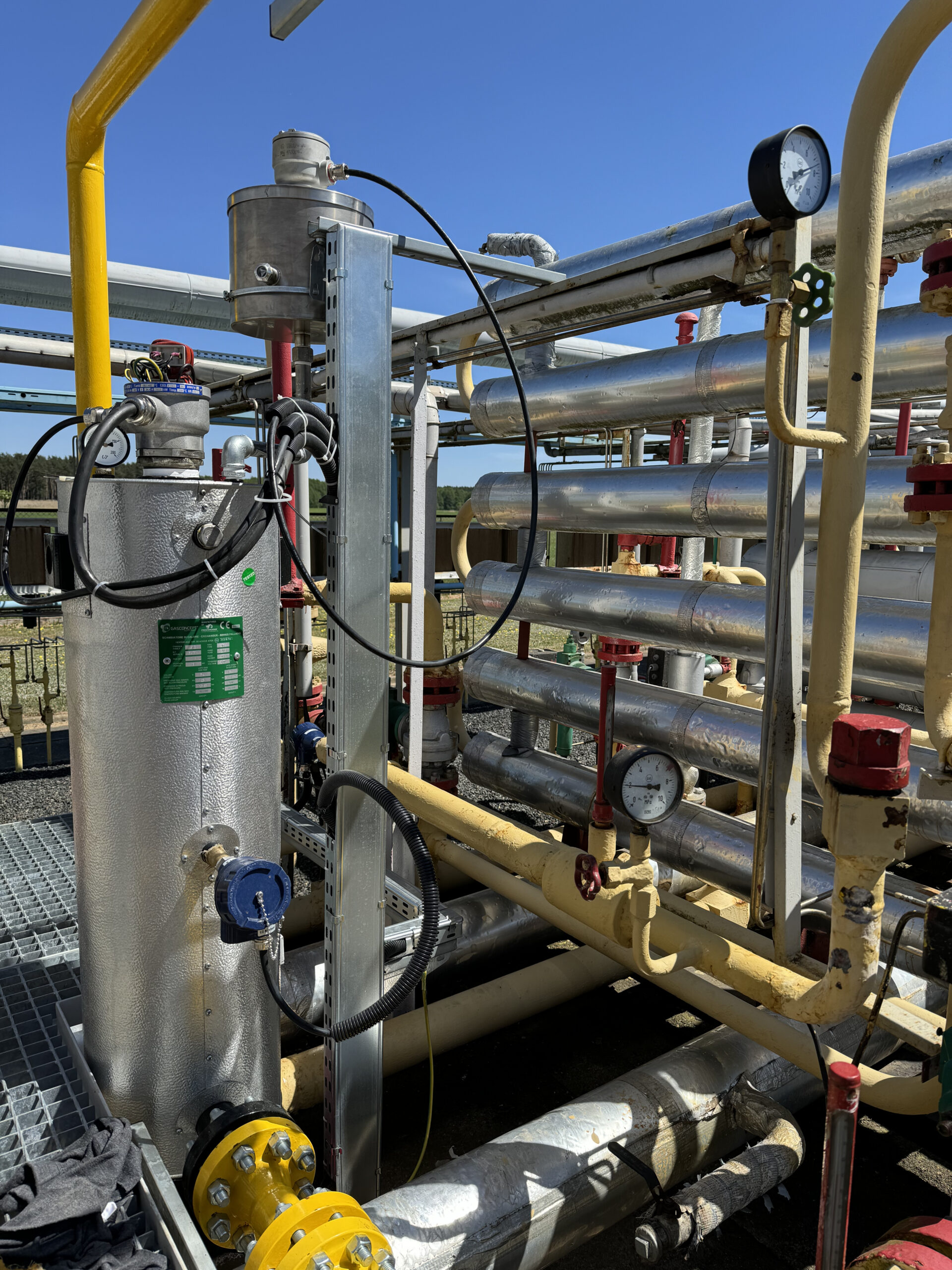

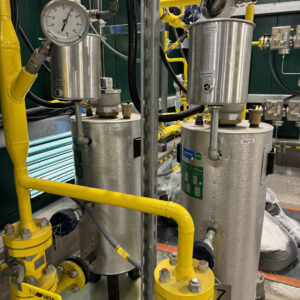

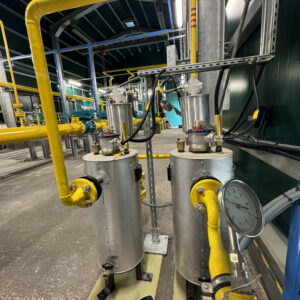

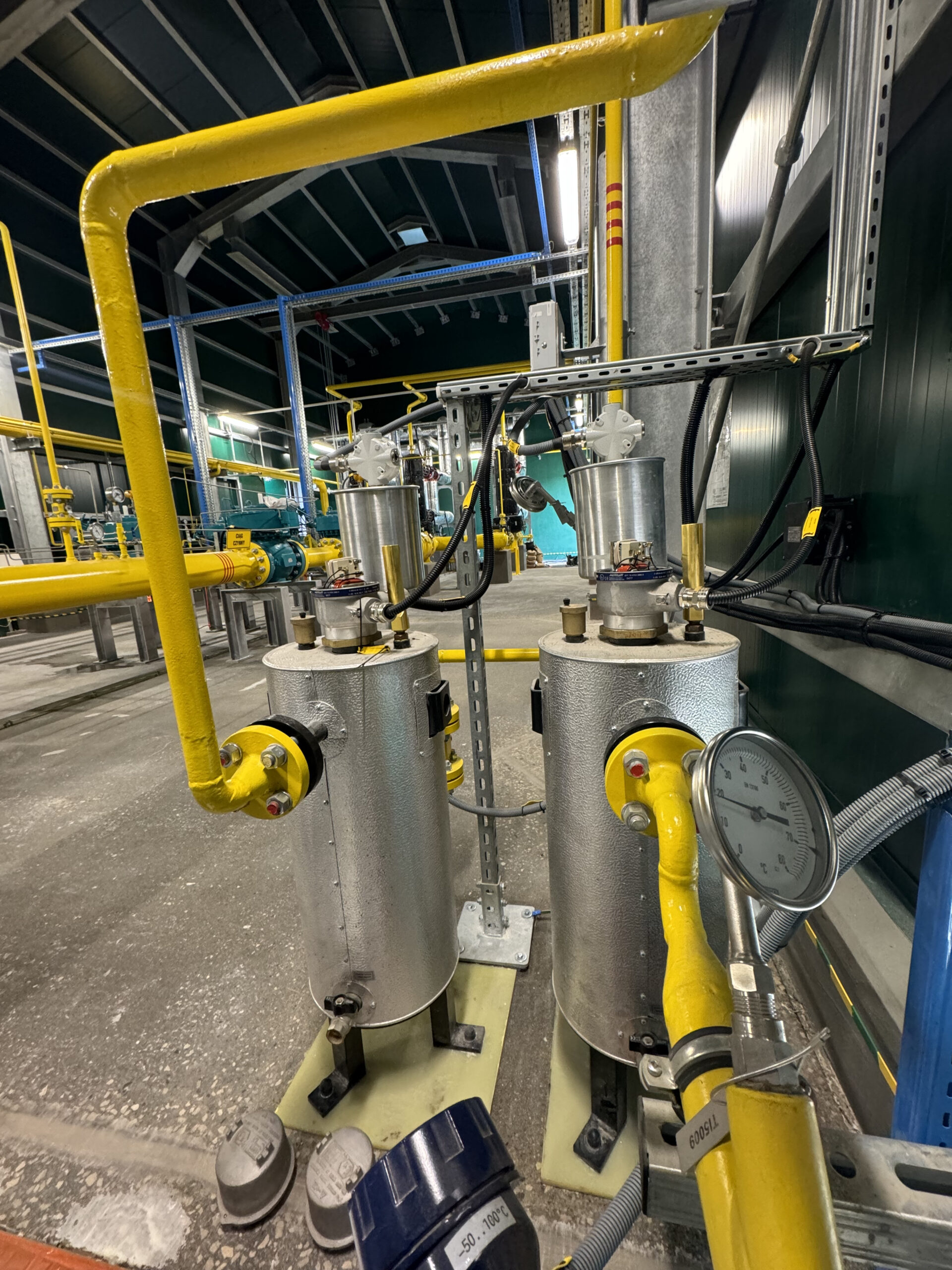

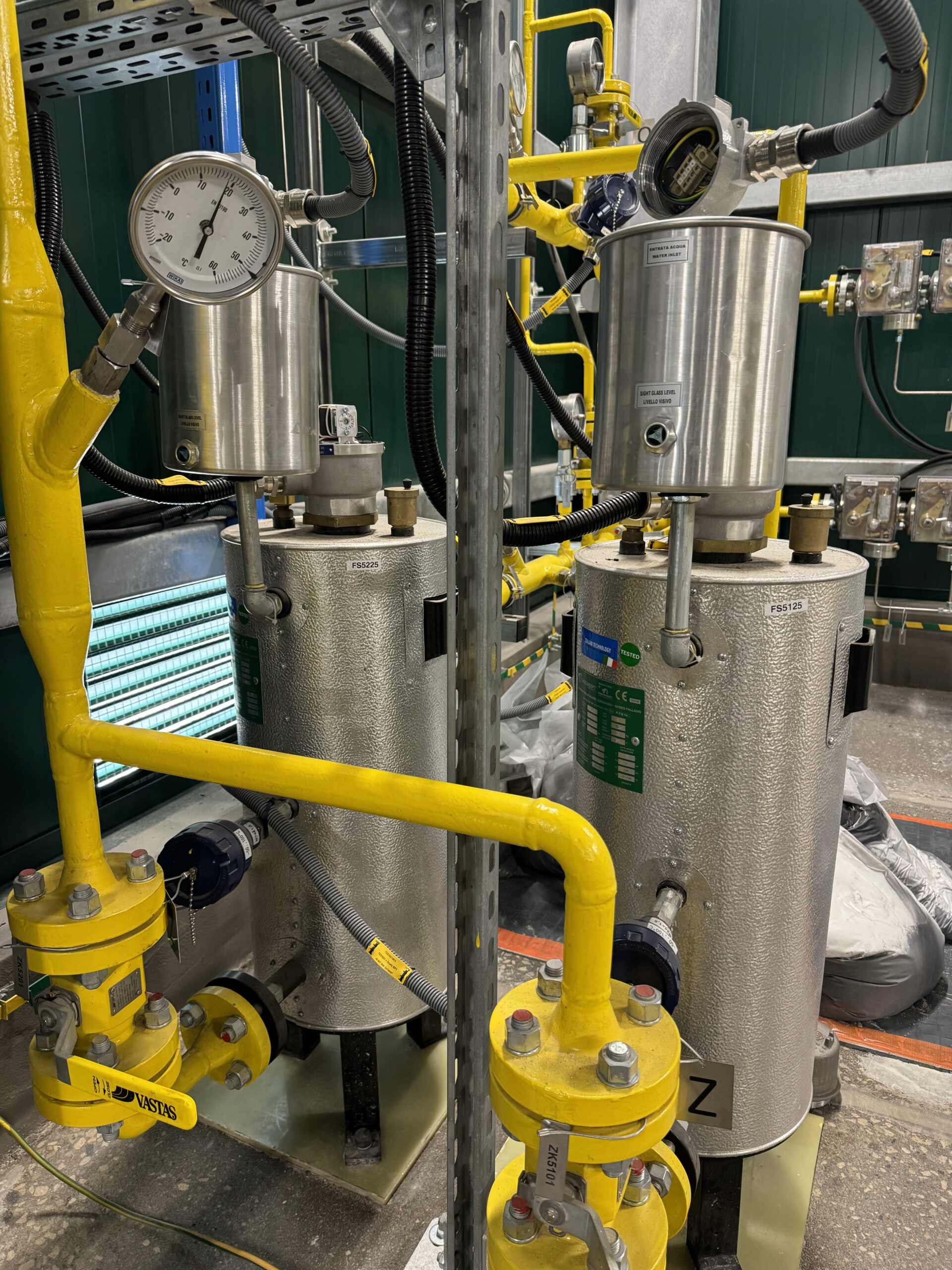

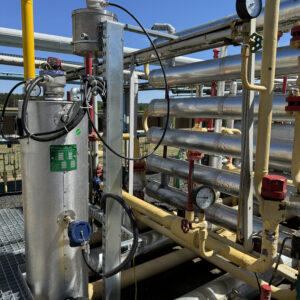

Elektryczne podgrzewacze gazu Pegoraro wysokiej mocy zostały zaprojektowane z myślą o instalacjach przemysłowych wymagających dużej wydajności cieplnej oraz stabilnej pracy przy wysokich przepływach gazu. Urządzenia wyposażone są w grzałki elektryczne o mocy od 8 do 48 kW, co pozwala na ich zastosowanie w wymagających aplikacjach technologicznych oraz w instalacjach wysokociśnieniowych zasilanych gazem CNG.

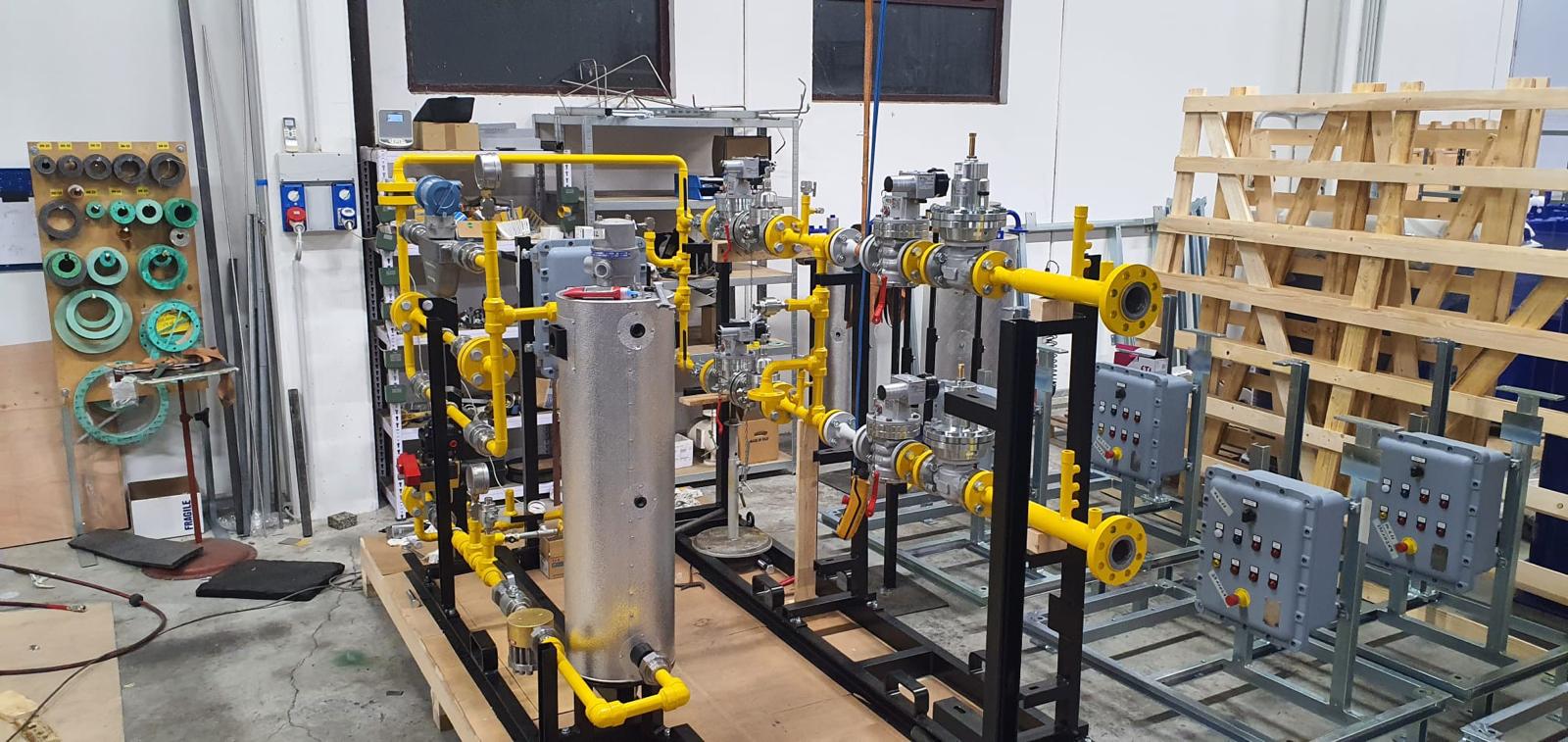

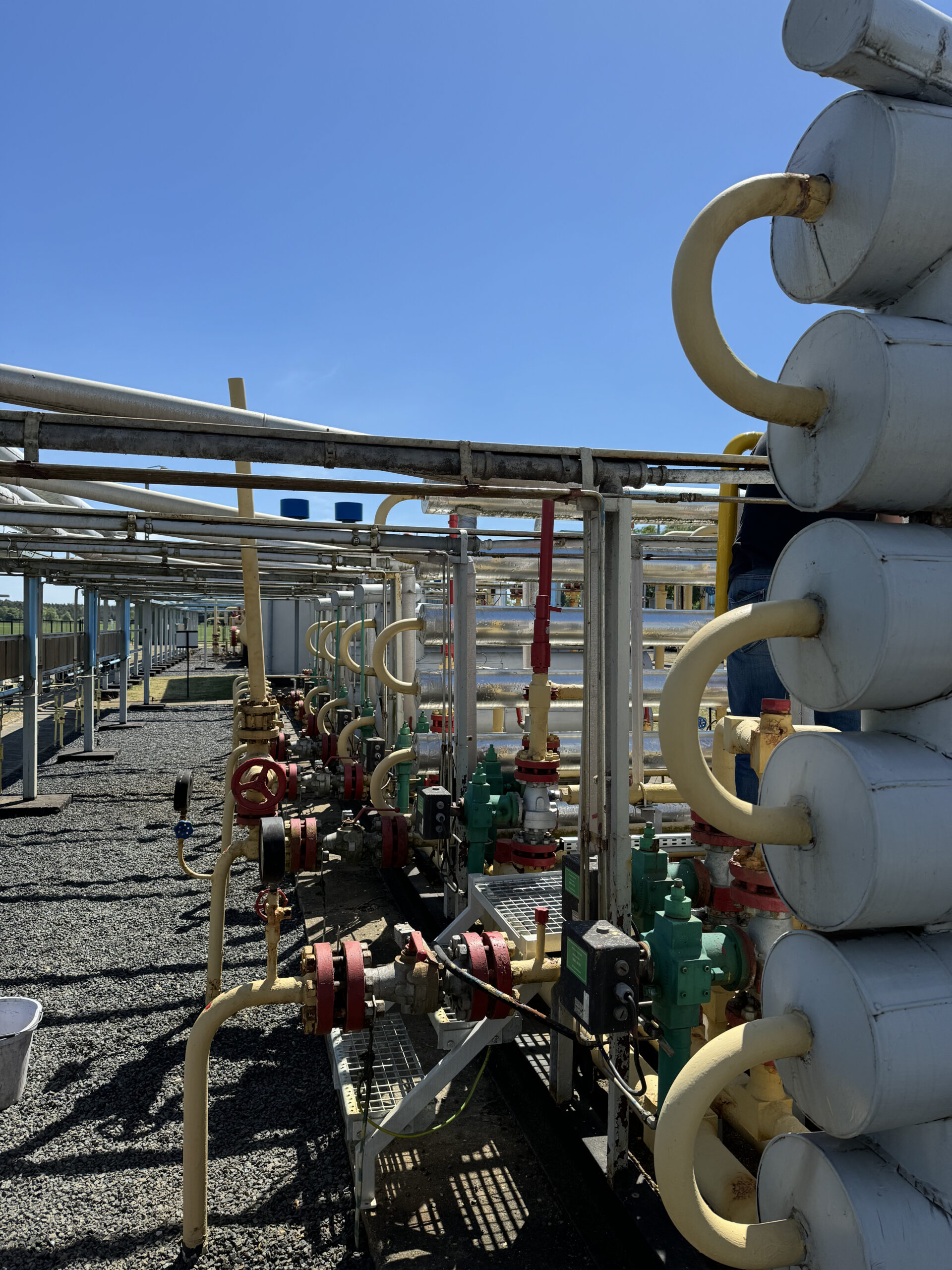

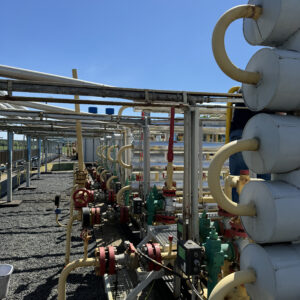

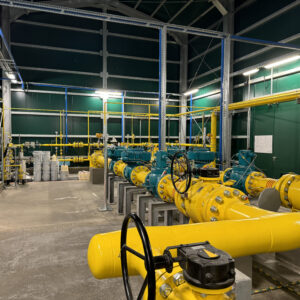

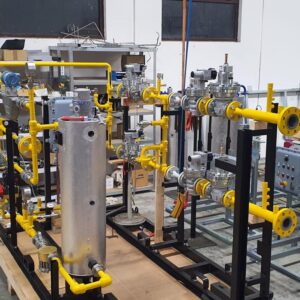

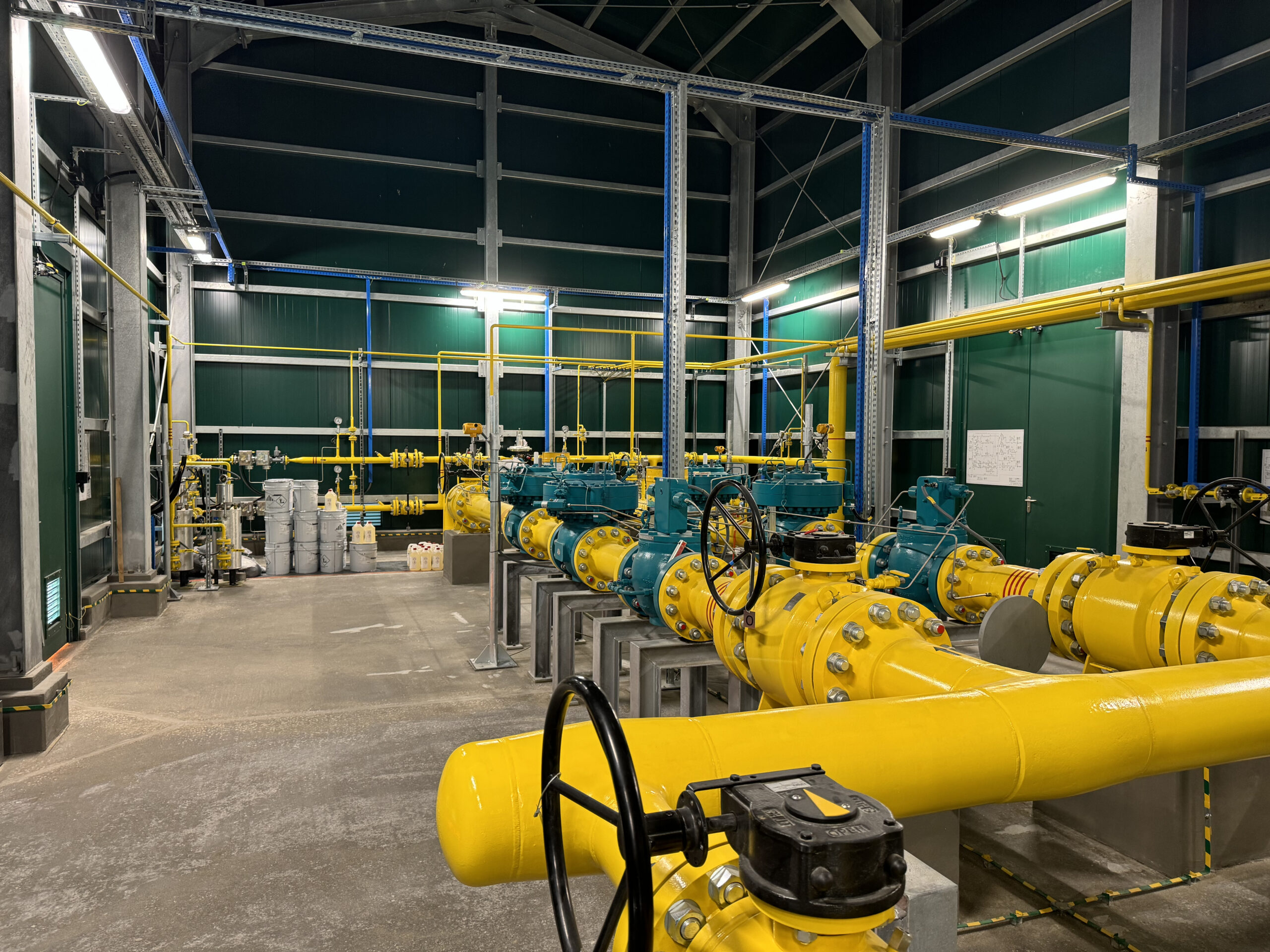

Podgrzewacze Pegoraro znajdują zastosowanie w stacjach redukcyjno-pomiarowych, instalacjach CNG i LCNG, kopalniach gazu, systemach przesyłu gazu oraz w zakładach przemysłowych wykorzystujących gaz jako paliwo technologiczne. Ich podstawową funkcją jest kompensacja spadku temperatury gazu powstającego podczas redukcji ciśnienia, co skutecznie zapobiega oblodzeniu armatury, powstawaniu hydratów oraz zakłóceniom pracy instalacji.
Urządzenia tego typu stosowane są również w instalacjach wymagających ciągłej pracy oraz w systemach, w których konieczne jest utrzymanie stabilnych parametrów gazu przy zmiennym obciążeniu. Podgrzewacze mogą pełnić funkcję głównego źródła podgrzewania gazu lub pracować jako element wspomagający w rozbudowanych układach technologicznych, w tym w instalacjach z podgrzewaczami wodnymi oraz systemach energetycznych.
| Ciśnienie projektowe PS | Strona gazowa: 85 / 250 bar (na życzenie 300 bar) |
|---|---|
| Temperatura projektowa TS | Standardowa -10 / +100°C (na życzenie -29 lub -40oC) |
| Ciśnienie próby ciśnieniowej | PS 85 bar: 121.5 bar |
| Napięcie | 220V lub 380/400V |
| Rodzaje przyłączy | Gwintowane lub kołnierzowe |
| Medium | Gaz ziemny / CNG |
| Typ podgrzewacza | Model: Palladio 85/8 – Palladio 250/8 Model: Palladio 85/12 – Palladio 250/12 Model: Palladio 85/16 – Palladio 250/16 Model: Palladio 85/24 – Palladio 250/24 Model: Palladio 85/32 – Palladio 250/32 Model: Palladio 85/48 – Palladio 250/48 |

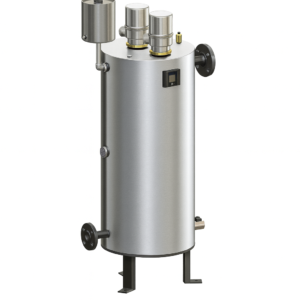

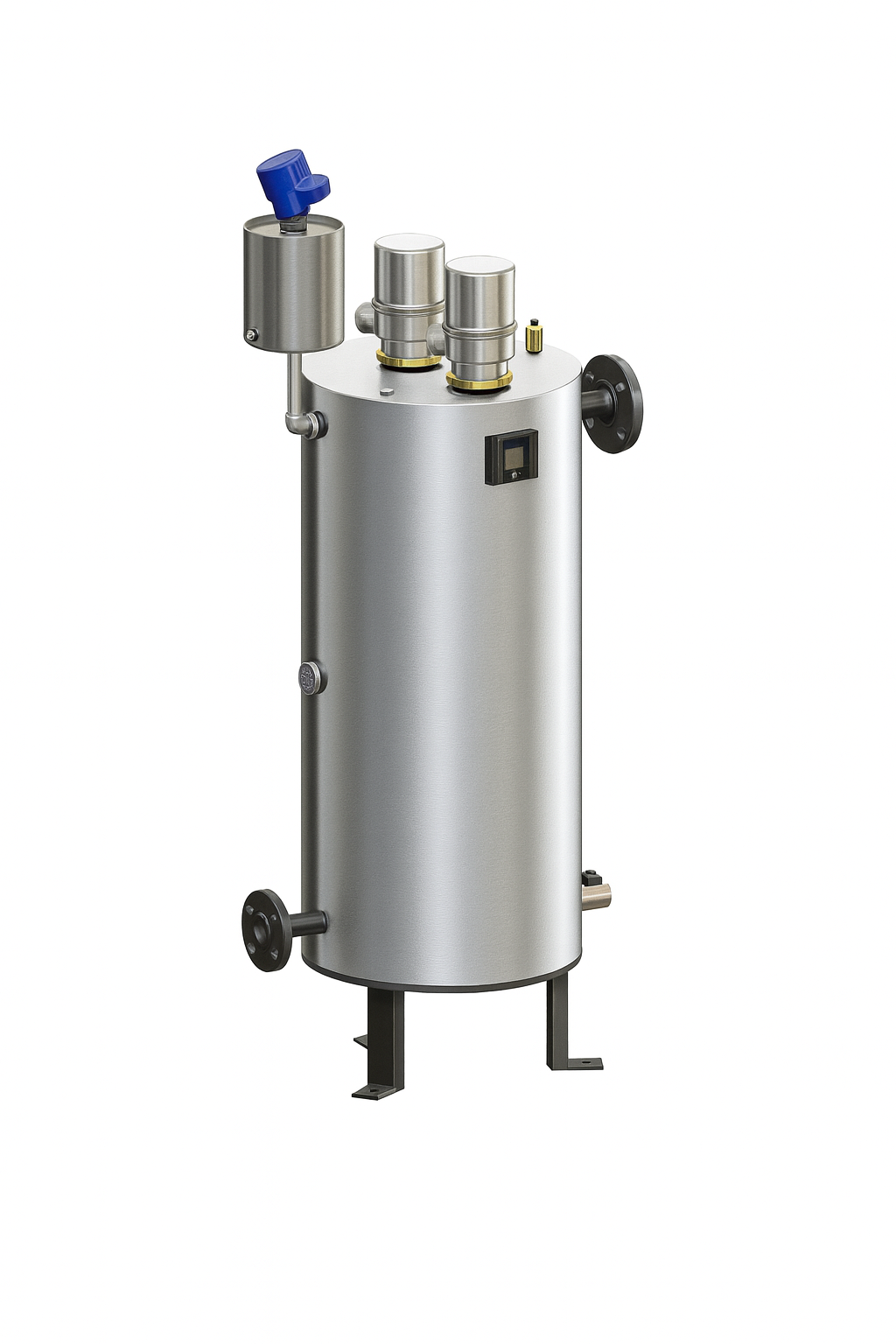

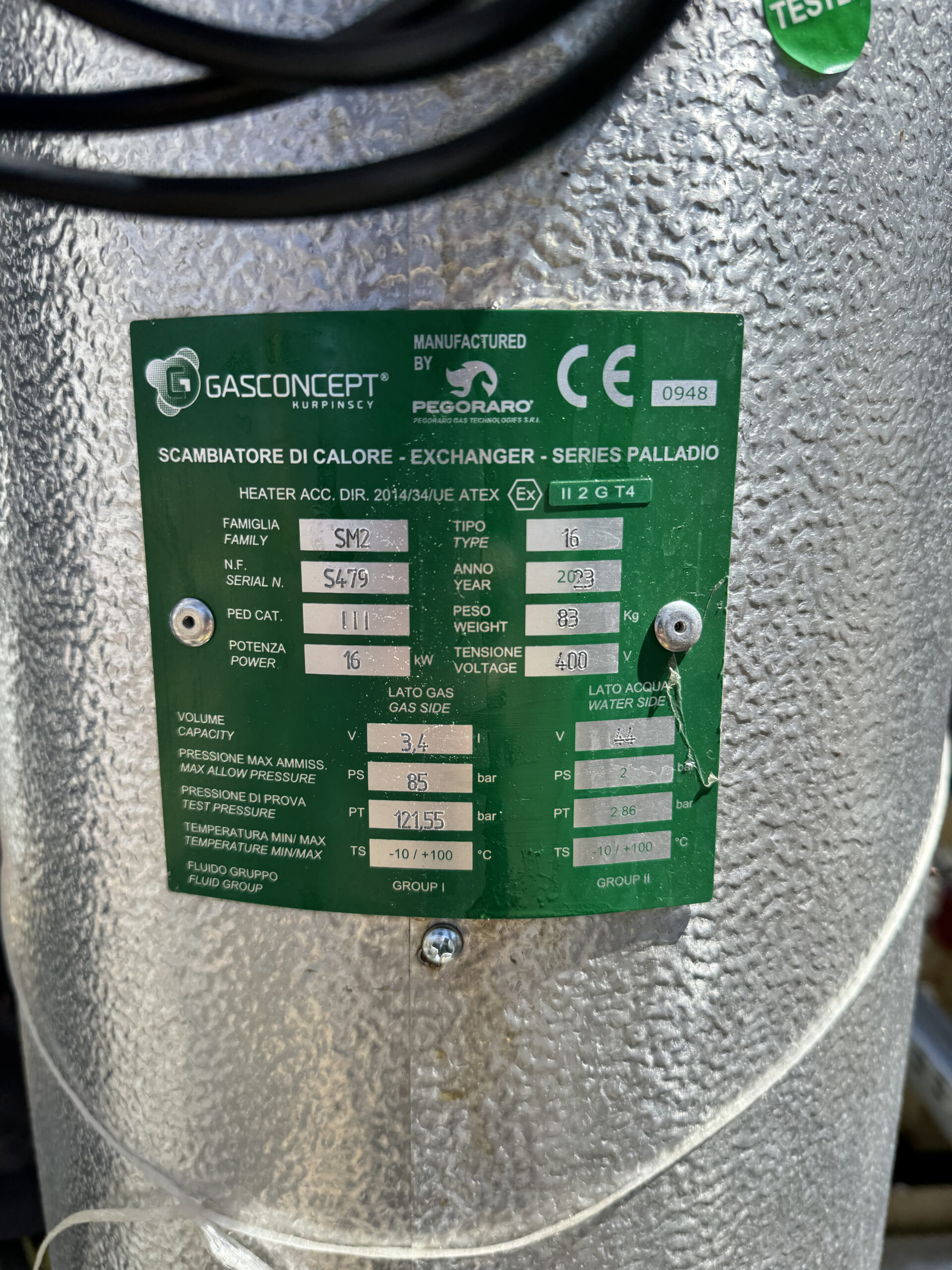

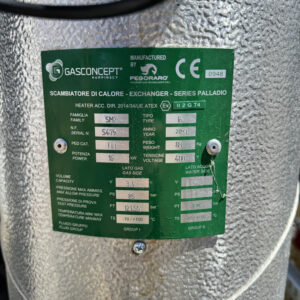

Konstrukcja podgrzewaczy gazu ziemnego przystosowana jest do pracy przy wysokich ciśnieniach roboczych, sięgających nawet 250 bar, co pozwala na ich zastosowanie w instalacjach sprężonego gazu CNG, systemach przesyłowych oraz w wymagających aplikacjach przemysłowych. Dzięki temu urządzenia zapewniają wysoki poziom bezpieczeństwa eksploatacji przy jednoczesnym zachowaniu stabilnych parametrów procesu technologicznego. Obudowa wykonana jest z wytłaczanej blachy aluminiowej z izolacją termiczną, co zapewnia wysoką trwałość oraz ograniczenie strat energii, podczas pracy. Dzięki szerokiemu zakresowi dostępnych mocy oraz kompaktowej konstrukcji z możliwością wyboru przyłączy gwintowanych lub kołnierzowych, podgrzewacze gazu ziemnego można zintegrować niemal z każdą instalacją. Podgrzewacze gazu ziemnego i CNG Pegoraro są zgodne z europejską dyrektywą dla urządzeń ciśnieniowych PED, co potwierdza ich najwyższy standard konstrukcyjny i bezpieczeństwo pracy.
Zasada działania opiera się na przekazywaniu energii cieplnej z medium grzewczego (roztworu glikolu podgrzewanego grzałkami elektrycznymi) do przepływającego gazu. Zastosowana konstrukcja typu „coil in water bath” umożliwia efektywną wymianę ciepła oraz utrzymanie zadanych parametrów temperatury gazu na wyjściu z urządzenia nawet przy znaczących zmianach przepływu i ciśnienia gazu. Dzięki temu podgrzewacze zapewniają skuteczną kompensację efektu Joule’a-Thomsona oraz eliminują ryzyko oblodzenia armatury i powstawania hydratów. Elektryczne podgrzewacze gazu ziemnego nie wymagają stosowania zewnętrznych układów grzewczych ani kotłowni, co upraszcza projekt instalacji i zwiększa jej niezawodność.
Elektryczne podgrzewacze gazu Pegoraro zostały zaprojektowane z uwzględnieniem rygorystycznych wymagań bezpieczeństwa obowiązujących dla wysokociśnieniowych instalacji przemysłowych. Podgrzewacze gazu ziemnego/CNG Pegoraro wyposażone są w rozbudowany układ kontroli temperatury, który monitoruje parametry pracy oraz temperaturę gazu. Precyzyjne czujniki temperatury oraz system sterowania umożliwiają utrzymanie zadanej temperatury gazu w sposób ciągły, eliminując ryzyko jego nadmiernego wychłodzenia lub przegrzania. W przypadku przekroczenia wartości granicznych system automatyki reaguje natychmiast, ograniczając moc grzewczą lub zatrzymując pracę urządzenia, co skutecznie chroni instalację oraz jej elementy wykonawcze.
Podgrzewacze gazu ziemnego/CNG Pegoraro wyposażone są w zaawansowany układ automatycznej regulacji temperatury, wykorzystujący czujniki temperatury medium grzewczego oraz gazu na wyjściu z urządzenia. Takie rozwiązanie umożliwia precyzyjne utrzymanie zadanych parametrów pracy, zapewniając stabilną temperaturę gazu niezależnie od zmian przepływu i warunków eksploatacyjnych, a jednocześnie optymalizuje pracę grzałek elektrycznych i zużycie energii.

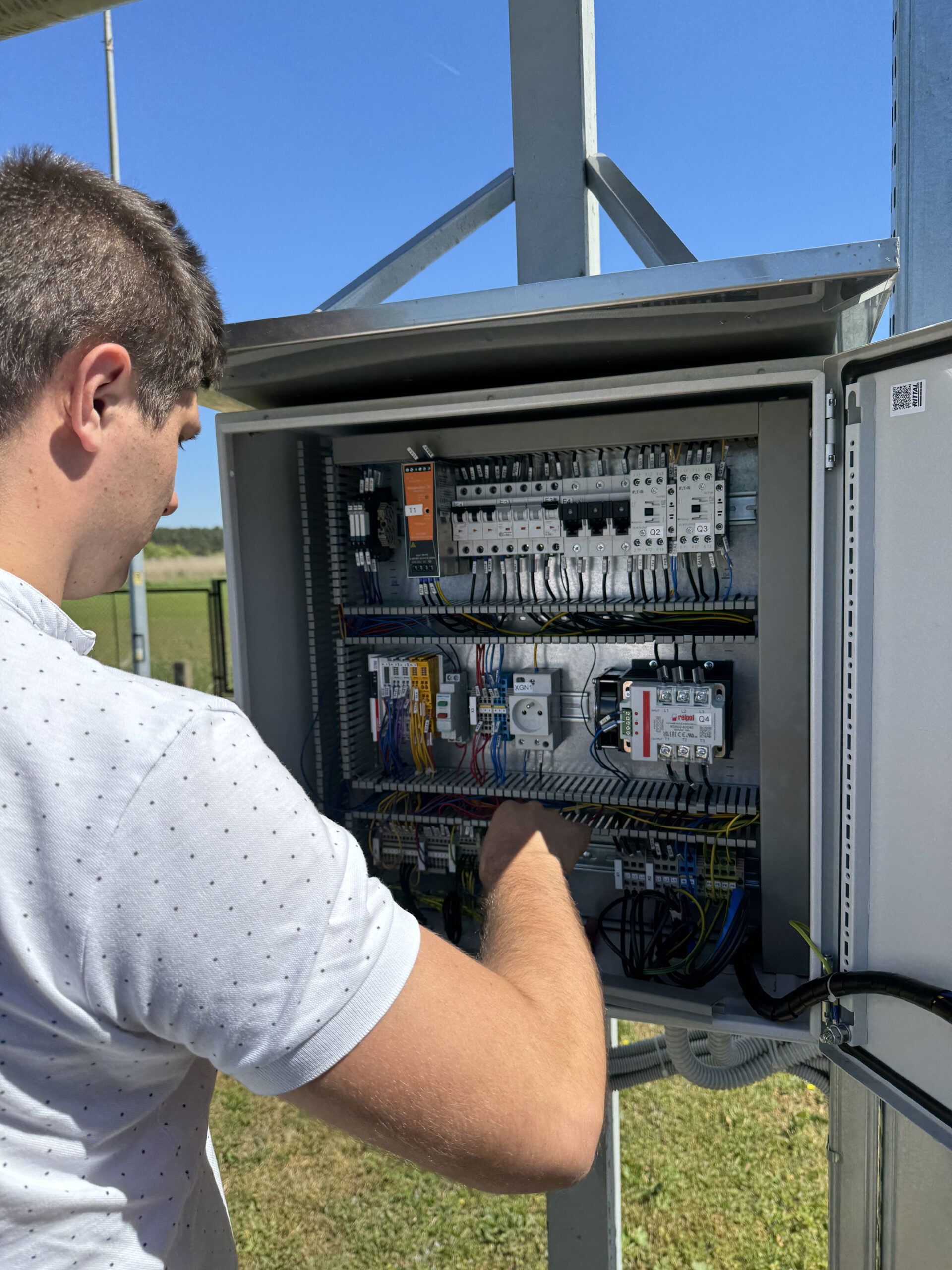

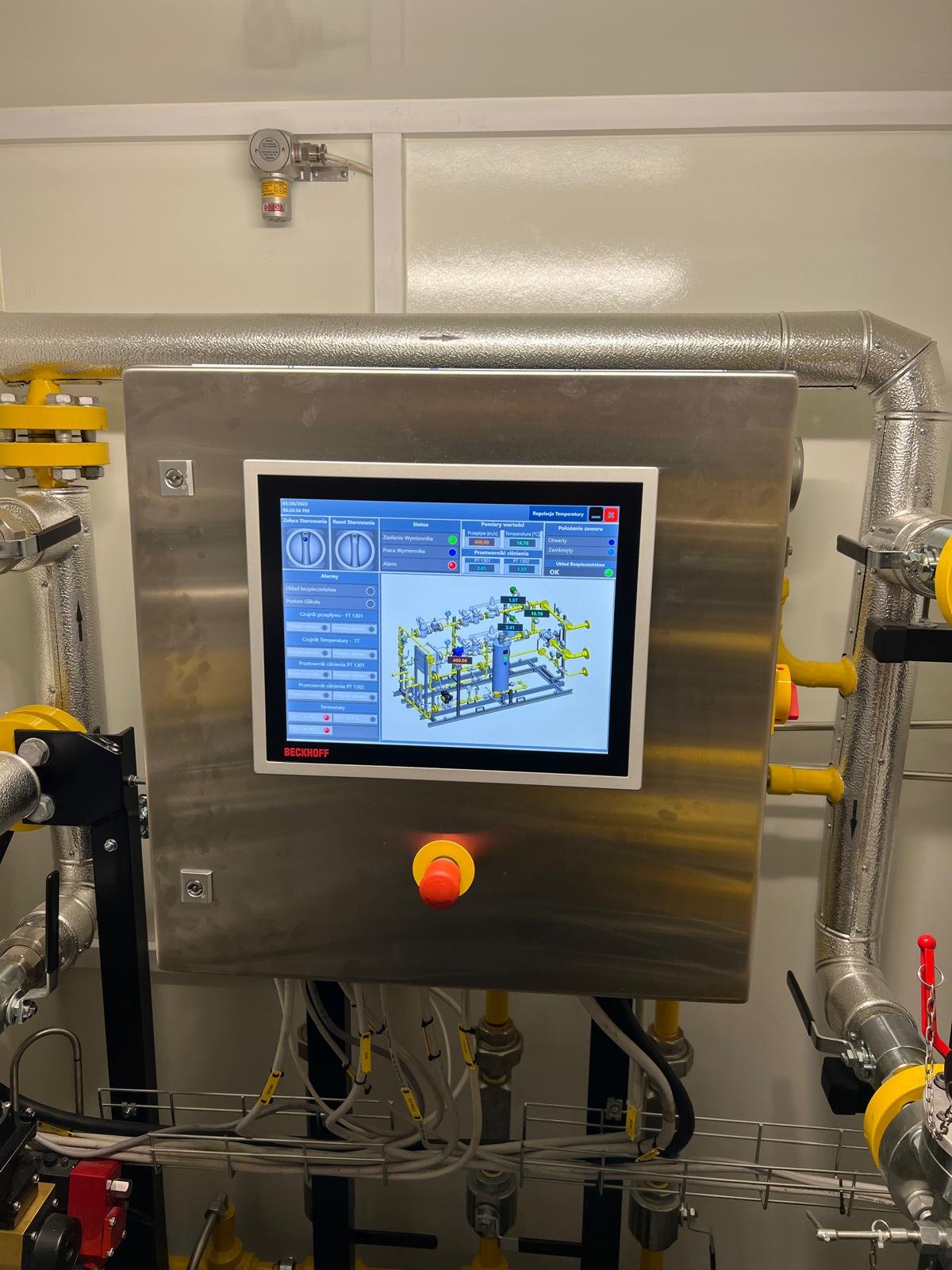

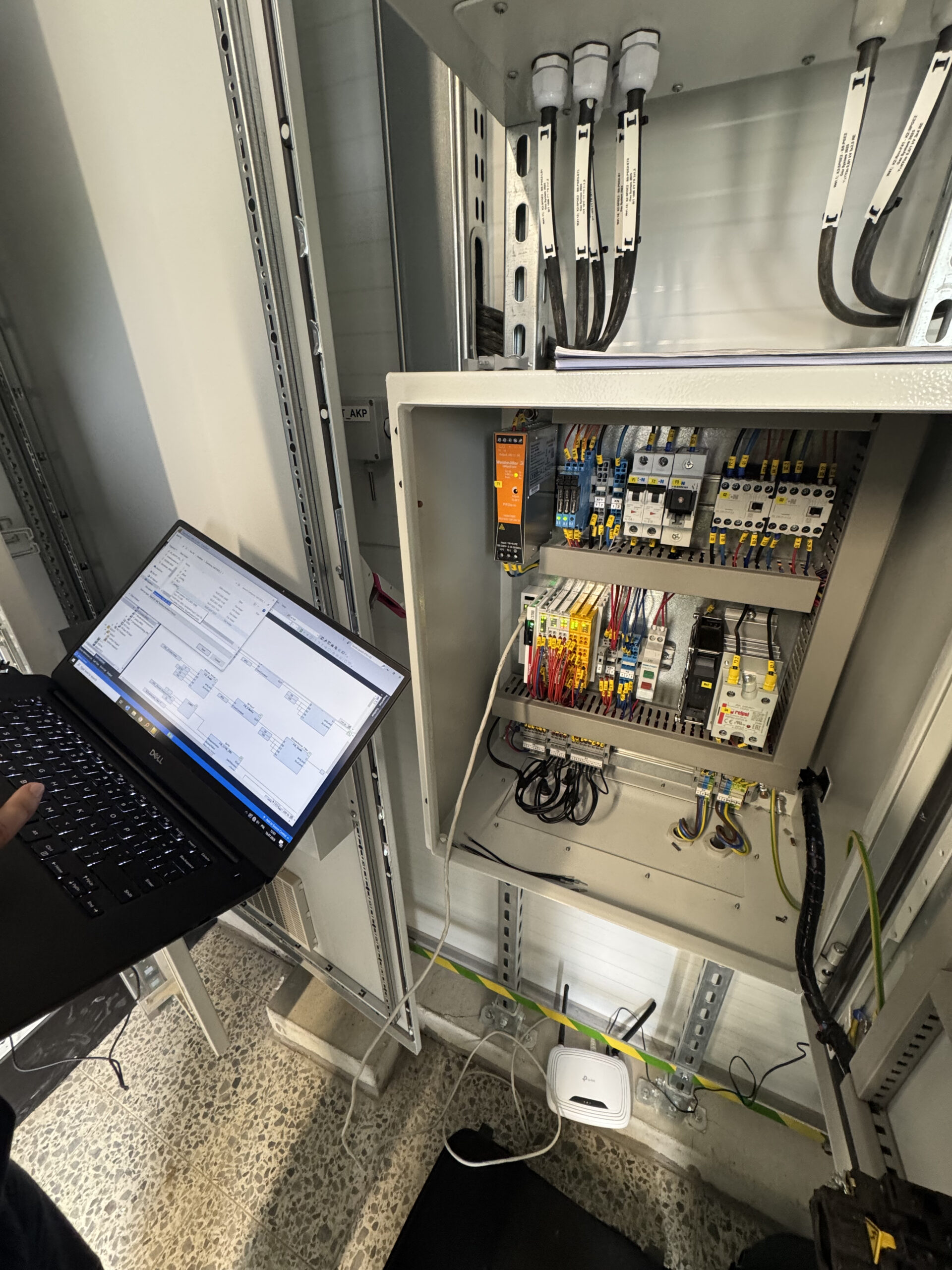

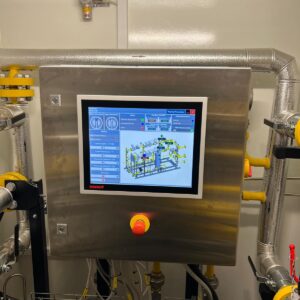

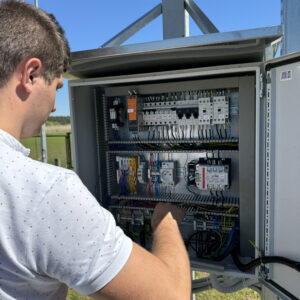

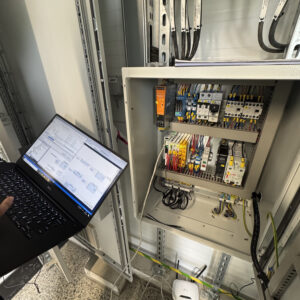

System sterowania oparty na automatyce przemysłowej Beckhoff gwarantuje pełną kontrolę nad procesem podgrzewania gazu oraz szybkie reagowanie na zmiany parametrów pracy instalacji. W typowej konfiguracji obejmuje on przemysłowy komputer PC, moduły wejść i wyjść cyfrowych oraz analogowych, a także komponenty realizujące funkcje bezpieczeństwa. Zintegrowane algorytmy sterowania pozwalają nie tylko na efektywną regulację temperatury, ale również na automatyczne zabezpieczenie urządzenia w przypadku przekroczenia parametrów granicznych.
Zastosowanie zaawansowanych systemów automatyki umożliwia łatwą integrację podgrzewacza z istniejącymi nadrzędnymi systemami sterowania (SCADA), a także zapewnia dostęp do funkcji zdalnego monitoringu, diagnostyki oraz archiwizacji danych procesowych. Dzięki temu podgrzewacze gazu Pegoraro stanowią w pełni kompatybilny element nowoczesnych instalacji przemysłowych, spełniających wysokie wymagania w zakresie bezpieczeństwa, niezawodności i efektywności pracy.
