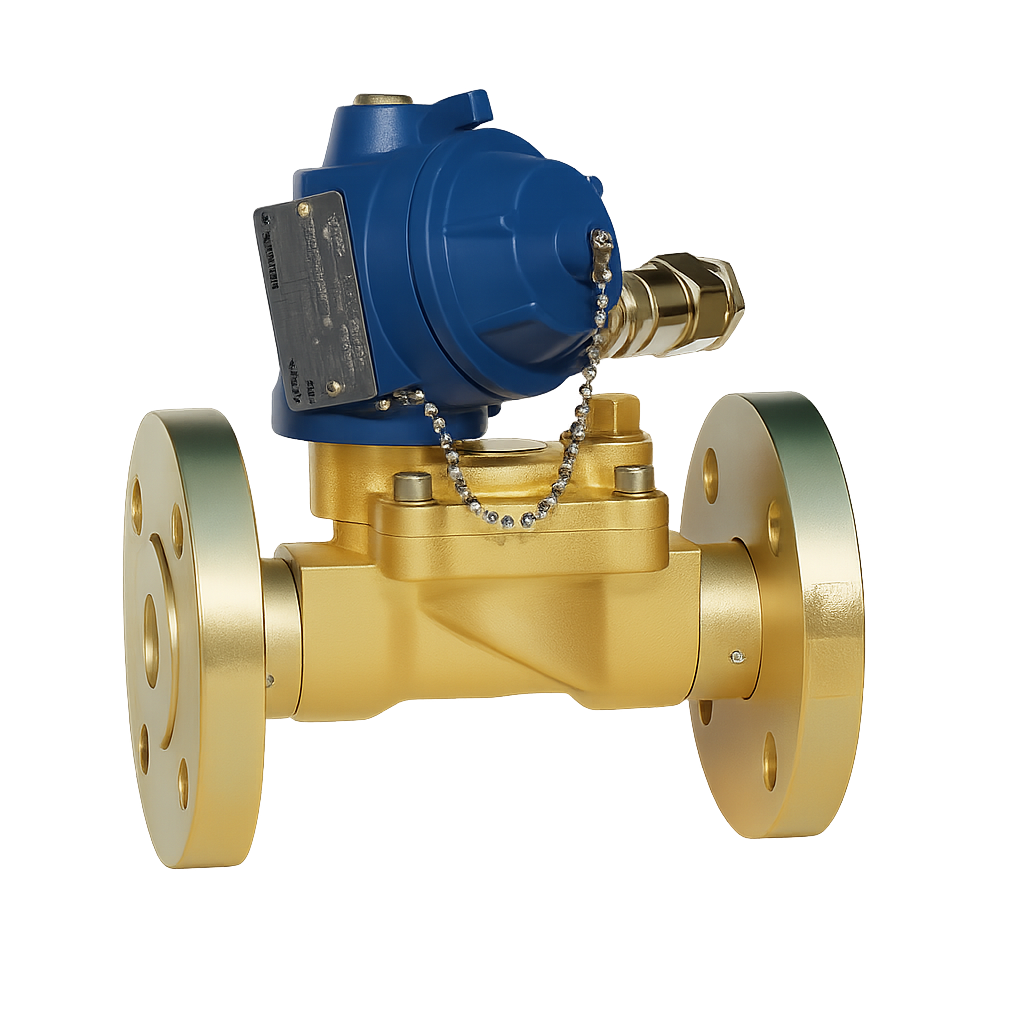

Elektrozawór NADI EExd (AD-PE) DN40 to przemysłowy, zawór elektromagnetyczny bezpośredniego działania z powrotem sprężynowym, przeznaczony do pracy w instalacjach gazowych w strefach zagrożonych wybuchem.
Model stosowany jest jako zawór bezpieczeństwa na wyjściu fazy gazowej z parownika LPG. W przypadku awarii lub zaniku zasilania zawór automatycznie zamyka się, zabezpieczając instalację przed niekontrolowanym przepływem medium i przedostaniem się fazy ciekłej do dalszej części układu.
| Przyłącza | Gwinty 1 1/2” + kołnierze DN40 |
|---|---|
| PS max | 18 bar |
| Ciśnienie nominalne kołnierzy przyłączeniowych | PN40 |
| Napięcie cewki | 220V 50-60 Hz |
| Moc pochłaniana | w AC 11 VA – 28 VA (w szczycie) |
| Przyłącze dławika kablowego o stopniu ochrony Ex | ½” GK UNI-6125 (standard) |
| Klasa ochrony | IP67 |
| Klasa ochrony Ex | Ex -d II 1G/2GDc (IIB i IIC) |
| Klasa temperaturowa | T6 lub T5 |
| Zakres temperatury otoczenia | -20/+40oC |
| Klasa izolacji cewki | F (155oC) |
| Klasa zwojów cewki | H (180oC) |
| Zużycie energii | Prąd przemienny: 11 VA (prąd rozruchowy 28 VA) Prąd stały: 11 W |
| Tolerancja napięcia | ± 10% (standard) |
| Izolacja | >1000 Mohm |
| Wytrzymałość dielektryczna | >2000 V/1’ |
| Materiały | Sprężyna: stal nierdzewna Korpus: mosiądz tłoczony Uszczelki: viton Elementy wewnętrzne: stal nierdzewna AISI 430F |
| Kod produktu | 7.20.16 |
Cewka
Kołnierze przyłączeniowe PN40
Dławik kablowy o stopniu ochrony Ex
Elektrozawór EExd (AD-PE) DN40 w obudowie przeciwwybuchowej został zaprojektowany i skonstruowany do zastosowania na instalacjach w środowiskach zagrożonych wybuchem.
Elektrozawór EExd (AD-PE) DN40 może być instalowany na wyjściu fazy gazowej z parownika. W przypadku awarii lub braku zasilania w energię elektryczną zawór elektromagnetyczny automatycznie zamyka się zabezpieczając w ten sposób przed przedostaniem się fazy ciekłej do instalacji.
Zawór dostępny jest w wykonaniu z kutego mosiądzu, mosiądzu niklowanego lub stali nierdzewnej. Elementy wewnętrzne, sprężyny oraz komponenty mechaniczne wykonane są ze stali nierdzewnej, co zapewnia odporność korozyjną oraz długą żywotność w aplikacjach przemysłowych. Cewka może być obracana o 360°, a zawór może być montowany w dowolnej pozycji, co ułatwia integrację z istniejącą instalacją technologiczną.
Elektrozawór wyposażony jest w obudowę przeciwwybuchową Ex d z lekkiego stopu metalu. Elementy elektryczne i mechaniczne posiadają certyfikację zgodną z dyrektywą ATEX 2014/34/UE ATEX i przeznaczone są do kontroli przepływu gazów palnych oraz obojętnych.
